OBD-ดูค่าต่างๆ-ของเครื่องยนต์ผ่านมือถือ

อุปกรณ์เสียบเข้ากับ รถยนต์ แล้วส่งสัญญาณ BlueTooth ดูค่าต่างๆ รถยนต์ ผ่านมือถือ ได้ แบบไร้สาย

ใช้ APP ชื่อ "OBD DOCTOR" พิมพ์ค้นหาในมือถือของท่าน

OBD SCAN เป็นเครื่องมือที่พัฒนาขึ้นใหม่ สแกน ไร้สาย สนับสนุน โปรโตคอล OBD -II

** อัตโนมัติ

1) SAE J1850 PWM ( 41.6Kbaud )

2) SAE J1850 VPW ( 10.4Kbaud )

3) ISO9141 -2 ( 5 บอด init , 10.4Kbaud )

4) ISO14230 -4 KWP ( 5 บอด init 10.4 Kbaud )

5 ) ISO14230 -4 KWP ( init รวดเร็ว Kbaud 10.4 )

6) ISO15765 -4 CAN ( 11bit ID , 500 Kbaud )

7) ISO15765 -4 CAN ( 29bit ID , 500 Kbaud )

8) ISO15765 -4 CAN ( 11bit ID , 250 Kbaud )

9) ISO15765 -4 CAN ( 29bit ID , 250 Kbaud )

SAE J1939 - CAN ( 29bit ID , 250 * Kbaud )

CAN - USER1 ( 11 * ID บิต , 125 * Kbaud )

CAN - User2 ( 11 * รหัส บิต 50 * Kbaud )

** คุณลักษณะ ต่างๆ ดังต่อไปนี้:

1) ทำงานร่วมกับทุก ยานพาหนะ OBD -II ที่สอดคล้องกับ

2) แบบไร้สาย ( Bluetooth ) 5 ~ 10 เมตร

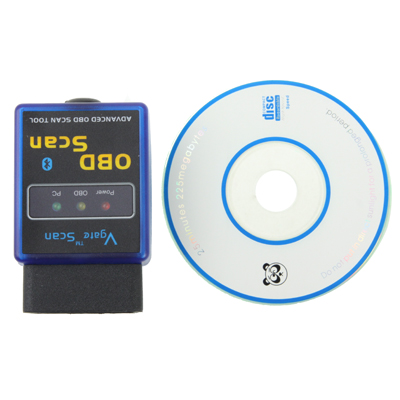

3) ซอฟแวร์ รวม สำหรับ Palm , PDA, โทรศัพท์มือถือ

4) ซอฟแวร์ รวม สำหรับ Windows PC

5 ) ซอฟแวร์ รวม สำหรับ Windows มาร์ทโฟน

ฟังก์ชั่น ** :

1) อ่าน รหัสปัญหา การวินิจฉัย ทั้ง ทั่วไปและ ผู้ผลิต ที่เฉพาะเจาะจง และแสดง ความหมาย ของพวกเขา (กว่า 3000 คำจำกัดความ รหัส ทั่วไป ใน ฐานข้อมูล)

2) รหัสปัญหา ที่ชัดเจนและ ปิด MIL( "ตรวจสอบ เครื่องยนต์ " ไฟ )

3) แสดง ข้อมูลเซ็นเซอร์ ในปัจจุบัน รวมไปถึง:

4) เครื่องยนต์ รอบต่อนาที

5 ) โหลด ค่า จากการคำนวณ

6 ) อุณหภูมิ น้ำหล่อเย็น

7) สถานะ ของระบบ น้ำมันเชื้อเพลิง

8) ความเร็ว ของยานพาหนะ

9) ระยะสั้น ตัด เชื้อเพลิง

10 ) ระยะยาว ตัด เชื้อเพลิง

11) ความดัน ท่อร่วมไอดี

12) ระยะเวลา ล่วงหน้า

13) ไอดี อุณหภูมิ อากาศ

14) อัตราการ ไหลของอากาศ

15 ) แอ็บโซลู คันเร่ง ตำแหน่ง

16) แรงดันไฟฟ้าที่ เซ็นเซอร์ ออกซิเจน / เกี่ยวข้อง จดจ้อง เชื้อเพลิง ในระยะสั้น

17 ) สถานะของระบบ น้ำมันเชื้อเพลิง

18 ) แรงดัน น้ำมันเชื้อเพลิง

19) สามารถวัด อ่านค่า และอื่นๆ อีก หลายอย่าง

รายละเอียดข้อมูลสินค้าประโยชน์และการใช้งาน

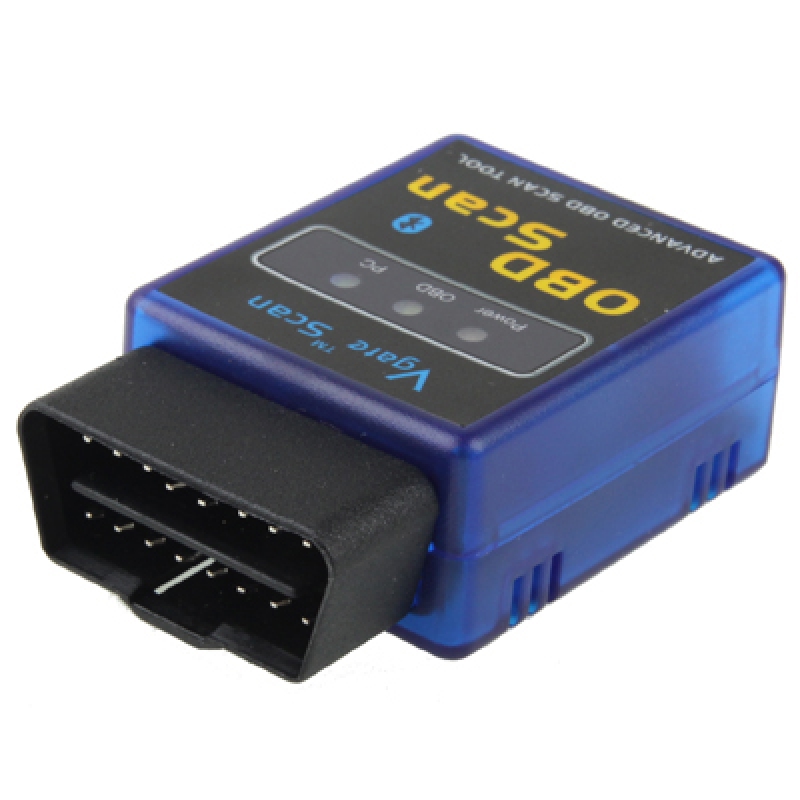

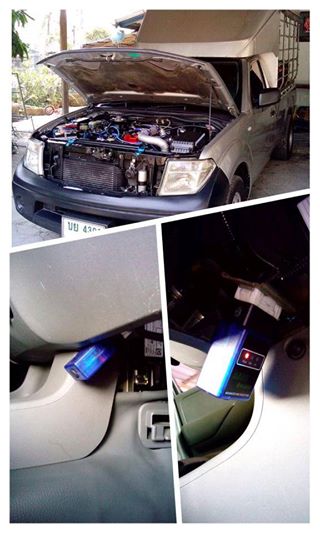

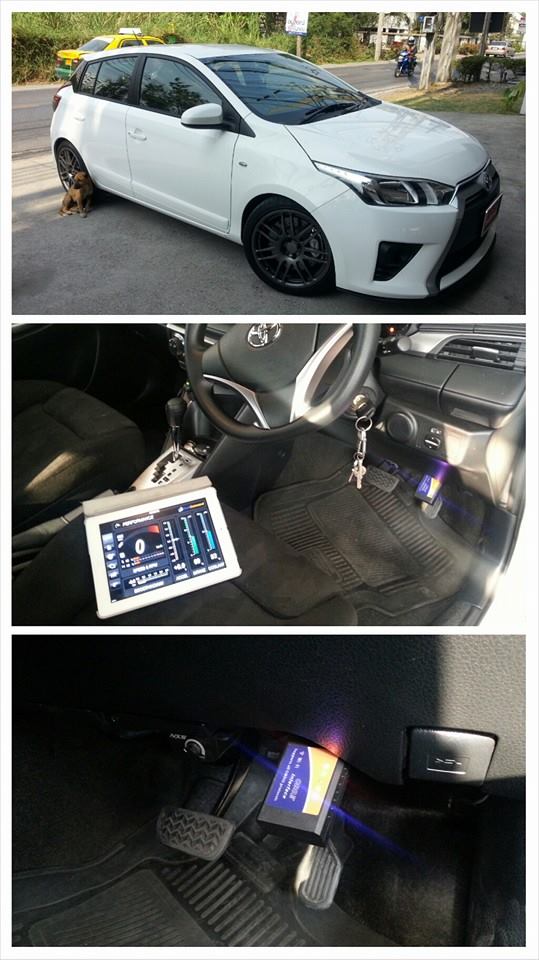

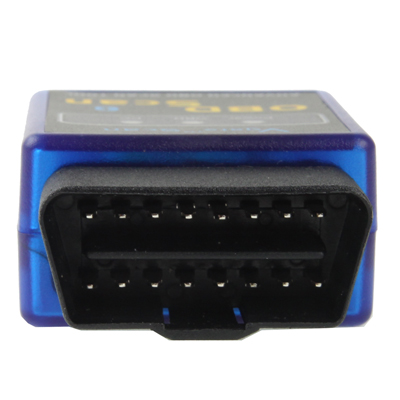

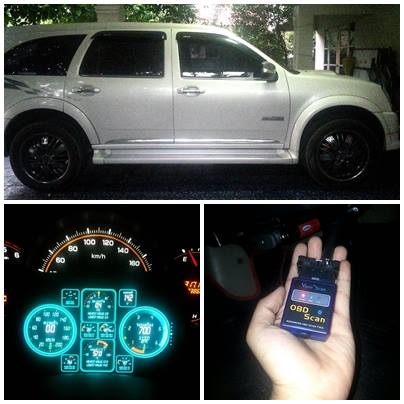

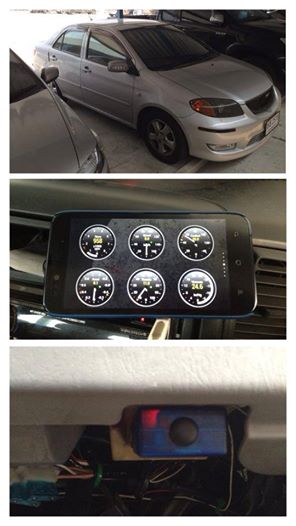

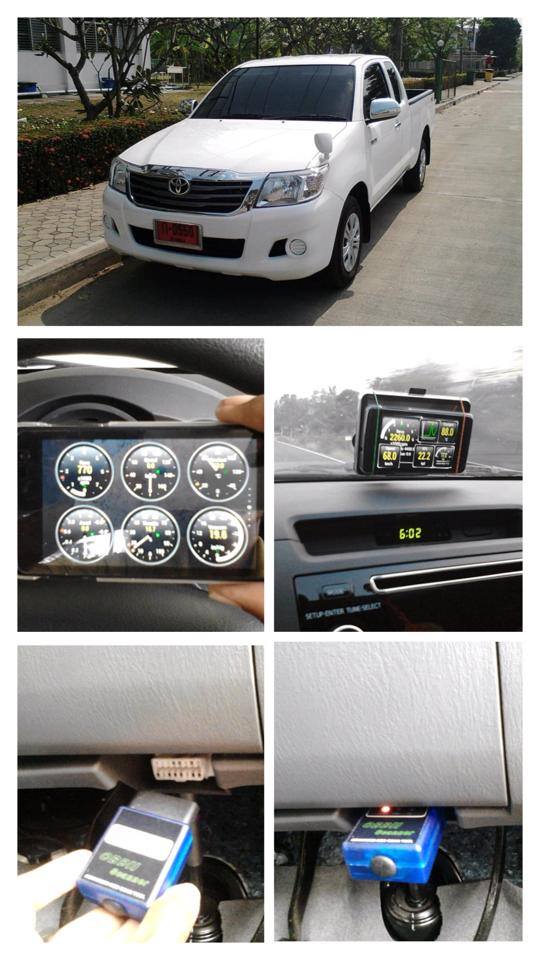

- OBD2 ELM327 Bluetooth เป็นอุปกรณ์สำหรับเชื่อมต่อกับ ECU รถยนต์ไร้สายผ่านทาง Bluetooth เพื่อใช้สำหรับดูข้อมูลต่างๆของเครื่องยนต์ที่ ECU ทราบ โดยสามารถใช้ได้กับรถยนต์รุ่นใหม่ๆส่วนมากหลังปี 2000 ที่มี Port OBD2 (port นี้เป็น port มาตรฐานที่รถยนต์ส่วนใหญ่ที่ผลิตหลังปี 2000 จะมีครับ )ซึ่ง Port นี้ส่วนมากจะซ่อนอยู่ฝั่งคนขับใต้พวงมาลัยรถยนต์ครับดังรูป

- ใช้สำหรับดูข้อมูลรหัสความผิดที่ ECU รถยนต์ได้ตรวจพบและบันทึกเก็บไว้ โดยเราจะสามารถนำค่านี้ไปค้นหาความผิดพลาดต่างๆของเครื่องยนต์ได้

- สามารถลบค่าความผิดพลาดที่กล่อง ECU ตรวจพบและบันทึกไว้ได้ เมื่อเราซ่อมเสร็จไม่ต้องไปเสียเงินค่าลบที่ศูนย์หรือตามร้านค้า

- สามารถลบไฟเตือน Check engine ที่ขึ้นโชว์ที่หน้าปัดได้

- แสดงค่าสถานะเซ็นเซอร์ต่างๆ ที่ ECU มองเห็นแบบเรียลไทม์ได้ เช่น

• AF Ratio : อัตราส่วน การผสมกันระหว่างอากาศกับเชื้อเพลิง
• Engine RPM : ความเร็วรอบเครื่องยนต์
• Calculated Load Value : โหลดของเครื่องยนต์ที่ ECU คำนวณ
• Coolant Temperature : อุณหภูมิน้ำหล่อเย็น
• Fuel System Status : สถานะของระบบจ่ายน้ำมัน
• Vehicle Speed : ความเร็วของรถยนต์ที่วิ่งอยู่
• Short Term Fuel Trim : ค่าของทริมน้ำมันแบบอัพเดทเร็ว
• Long Term Fuel Trim : ค่าของทริมน้ำมันแบบอัพเดทช้า
• Intake Manifold Pressure : แรงดันในท่อร่วมไอดี
• Timing Advance : องศาไฟจุดระเบิด
• Intake Air Temperature : อุณหภูมออากาศที่ท่อร่วมไอดี
• Air Flow Rate : อัตรการไหลของอากาศ
• Absolute Throttle Position : ค่าตำแหน่งของลิ้นปีกผีเสื้อ
• Oxygen sensor voltages/associated short term fuel trims : แรงดันจากออกซิเจนเซ็นเซอร์
• Fuel Pressure : แรงดันของน้ำมันเชื้อเพลิง
• และอื่นๆอีกมากมาย

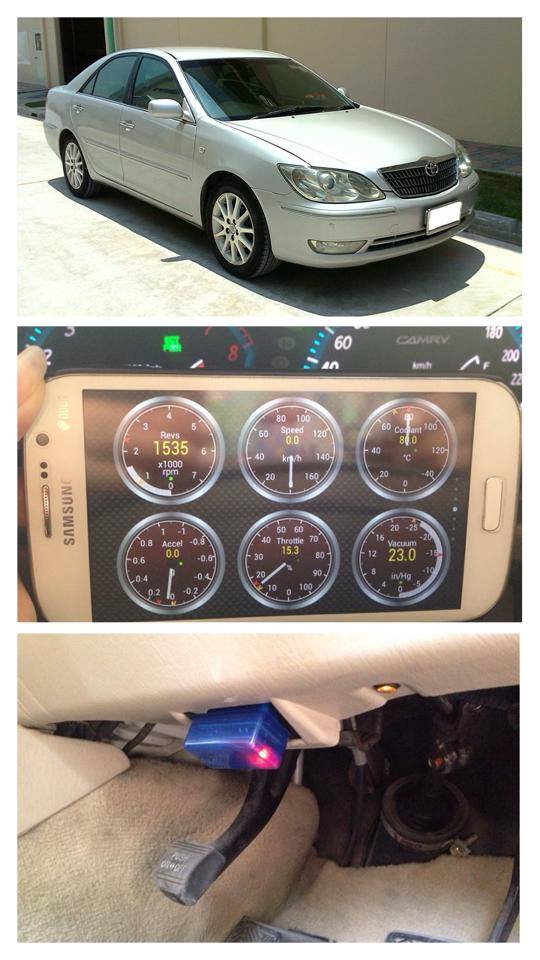

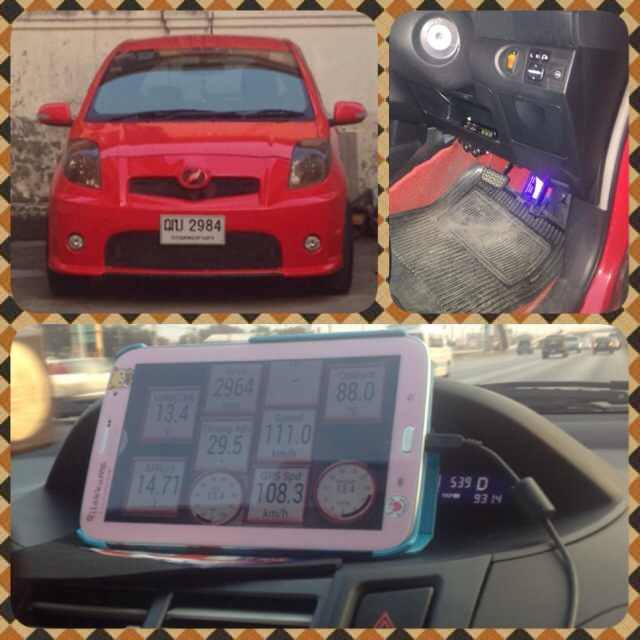

หลังจากที่ผมเริ่มจะหาชุดวัดแบต วัดรอบ วัดอุณหภูมิมาติดรถ
เพราะถึงแม้จะมีมาให้กับรถอยู่แล้ว แต่ก็ยังไม่ละเอียดพอ
และไม่สะดวกที่จะกดปุ่มเปลี่ยนเมนูระหว่างขับ(รถผมรุ่น VL)
ตอนแรกตั้งใจจะดูแบบแยกไมล์ แต่ดูแล้วเสียพื้นที่ในรถมากไป

ก็เลยได้อุดหนุน OBD IIScan แบบ Bluetooth มาครับ
ใจจริงอยากได้แบบ WIFI
แต่สอบถามข้อมูลจากผู้ขายแล้ว ความเร็วไม่ต่างกันมากนัก
เลยจัดแบบ Bluetooth แทนดูก่อน ราคาสบายกระเป๋ามาก
เหมาะกับผู้ที่ต้องการจูนเครื่อง แต่งเครื่องแรง หรือจะขับประหยัดแบบผมใช้ได้

การใช้งาน OBDII ELM327 กับ App Torque ในมือถือ Samsumg

การเชื่อมต่อ OBDII ELM 327 Bluetooth กับ iPhone (เฉพาะเครื่องที่ Jailbreak เท่านั้น)

วิธีการเคลียร์โค็ดหรือลบโค๊ดเมื่อไฟ Engine โชว์ ด้วย App Torque Pro
1.ทำการติดตั้งและเชื่อมต่อ OBDII ELM327 เข้ากับมือถือหรือ Taplet
2.เปิดโปนแกรม Torque ขึ้นมาแล้วเลือกเมนู Fault Codes เพื่อทำการแสกนหา Code error
3.ไปที่เมนู แล้วเลือคำสั่ง Clear faults on ECU
4.กด ok แค่นี้ไฟ Engine ก็จะหายแล้วครับ

วันนี้ขอนำเสนอ Plugin Racing Meter ในแอฟ Torque Pro มันเจ๋งโครตตตตตต
